ЛАПТЕКС
защитный полиуретановый материал
ТУ 2224-006-13013487-2002
Наша организация является разработчиком и производителем защитного материала Лаптекс.
Материал обладает диэлектрическими, гидроизоляционными и износостойкими свойствами и предназначен для защиты дерева и бетона от
воздействия атмосферных сред и абразивного износа.
Используется: для покрытия мебели; в качестве основы для полиуретановых мозаичных, промышленных бетонных полов, деревянных полов
на производстве, в коммунальной сфере и предприятиях пищевой промышленности.
Технические характеристики
| Внешний вид | глянцевый, полупрозрачный |
| Массовая доля нелетучих веществ | 80–85 % |
| Условная вязкость по ВЗ-246, при +20°C | 45–55 сек. |
| Адгезия, не более | 1 балл |
| Прочность при ударе, не менее | 50 см |
| Эластичность при изгибе, не более | 2 мм |
| Толщина сухого слоя | 45–55 мкм |
| Термостойкость | от -70 до +150°C,
кратковременно до +200°C |
| Расходная норма одного слоя покрытия | 200 г/м² |
| Время полимеризации материала, при температуре окружающей среды +20°C | 8 часов* |
* При незначительном использовании отвердителя, время полимеризации можно сократить до 120 минут.
Технология нанесения
Лаптекс рекомендуется наносить при температуре окружающей среды
+5…+50°С. Перед нанесением материала необходимо просушить поверхность, очистить
от маслянистых пятен и другого рода загрязнений. После чего поверхность обеспылить, при
необходимости обезжирить (важно при нанесении на поверхности, совместимые с Лаптексом).
Выдержка после обезжиривания примерно 30 минут (до полного удаления растворителя).
Способы нанесения
Распылением, кистью, валиком. Для промывки окрасочного оборудования
рекомендуется использовать промывку или ацетон.
Полимеризация
Полимеризация материала происходит за счет влаги воздуха.
При повышении влажности воздуха время полимеризации сокращается.
При многослойной защите каждый последующий слой следует наносить после высыхания предыдущего до степени 3 по ГОСТ 19007-73.
Упаковка и хранение
Материал упакован в полиэтиленовую тару. Гарантийный срок хранения, в герметично закрытой таре изготовителя
при температуре +5…+30°С – 6 месяцев со дня изготовления. Избегать контакта с водой.
Меры предосторожности
Материал (в жидком состоянии) относится к 3 классу опасности – умеренно-токсичным. Покрытие, достигшее полимеризации, не взрывоопасно, самопроизвольно не воспламеняется, не обладает раздражающим действием на кожу (подтверждено гигиеническим сертификатом).
Результаты испытаний
 |

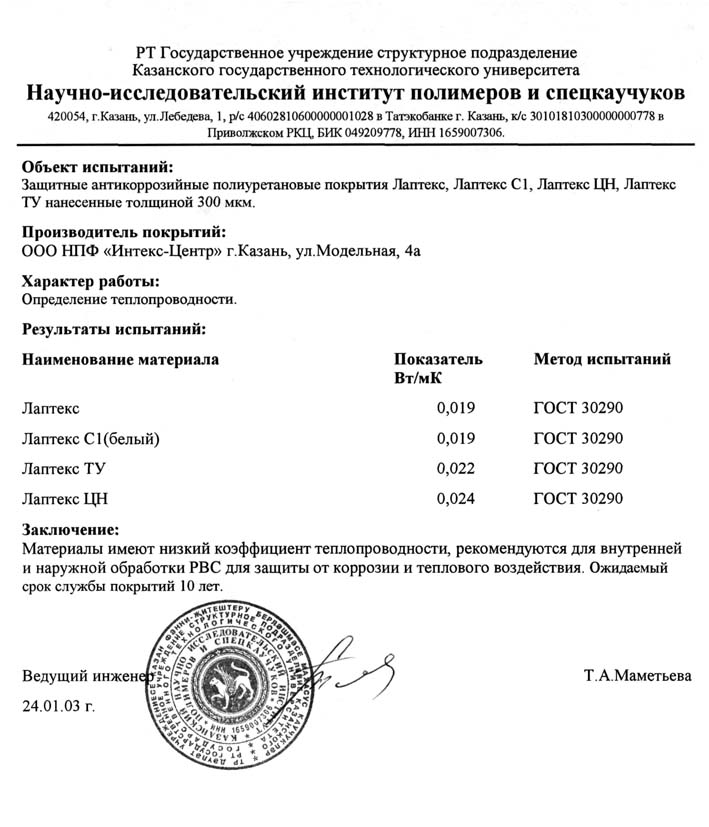

Результаты испытаний произведенных НИИ полимеров и спецкаучуков (г.Казань). |
|
 |

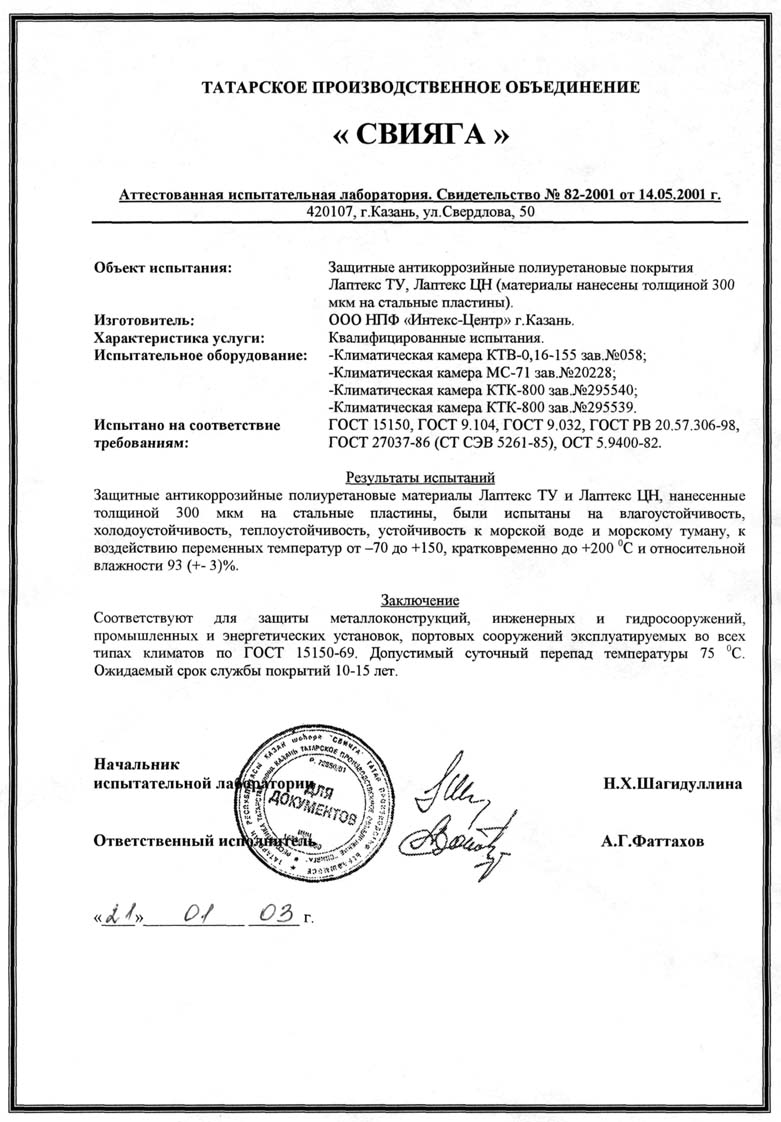

Результаты испытаний произведенных испытательной лабораторией ТПО «Свияга» (г.Казань). |
|
 |

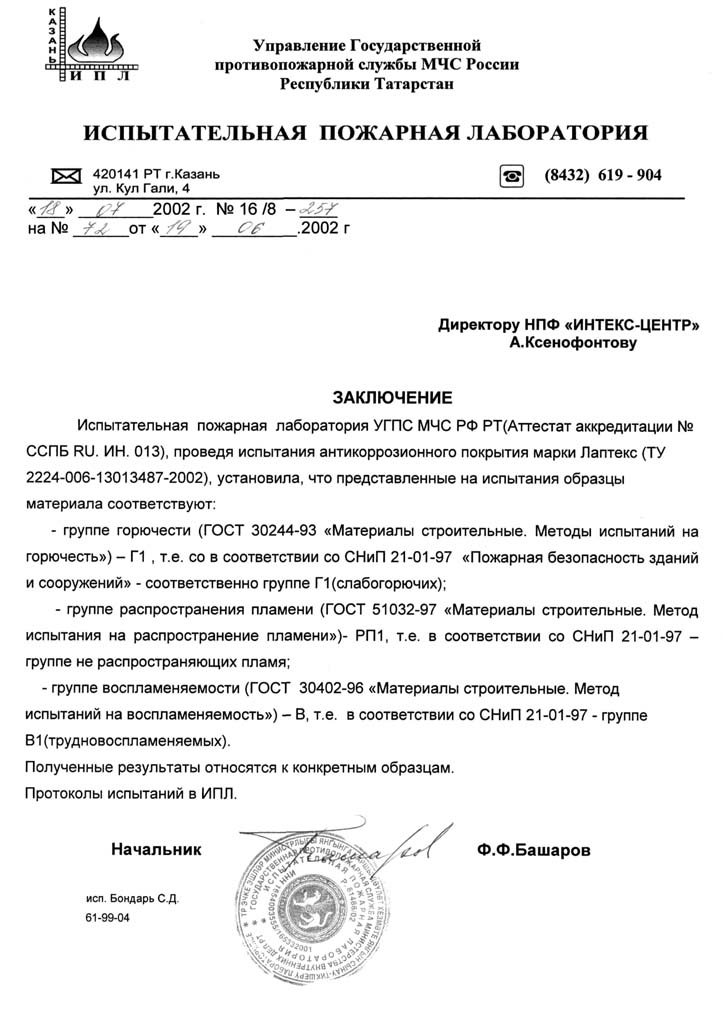

Результаты испытаний произведенных испытательной пожарной лабораторией (г.Казань). |
|
Отзывы потребителей
 |
ОАО «Стройтрансгаз» (г.Нефтеюганск). |
|
 |

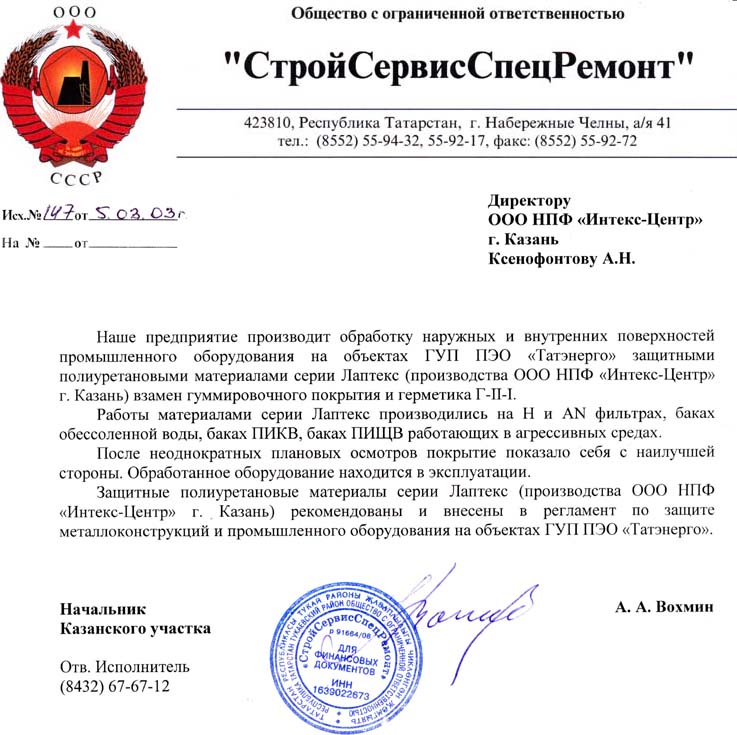

ООО «СтройСервисСпецРемонт» (г.Набережные Челны). |
|
 |

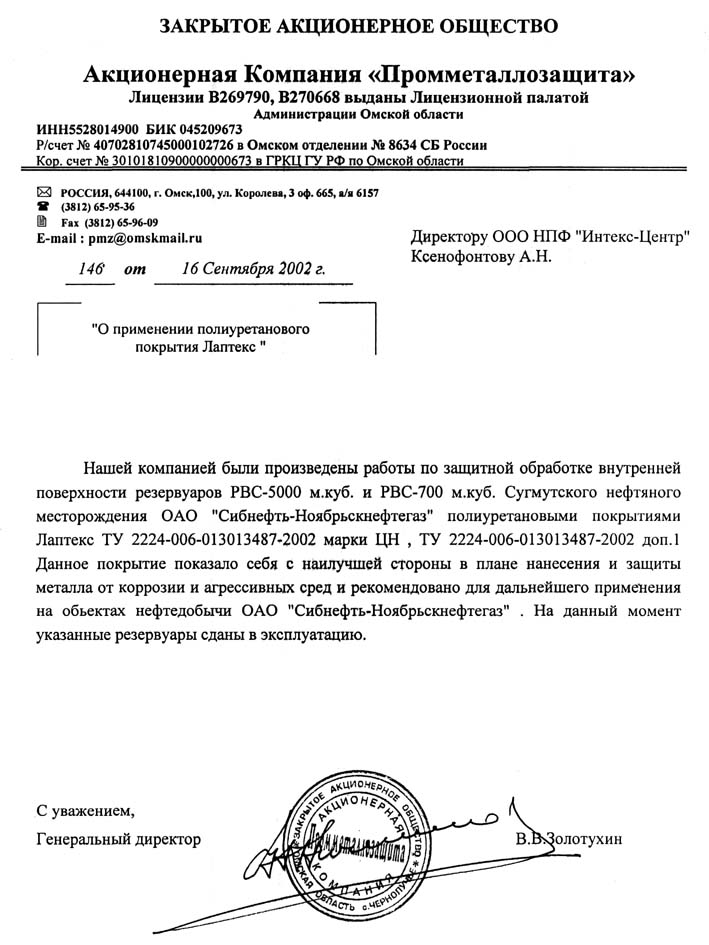

ЗАО Акционерная Компания «Промметаллозащита» (г.Омск). |
|
|
